Pompe type P

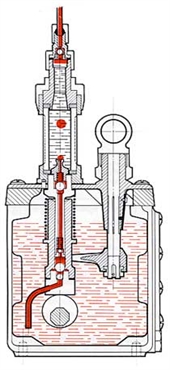

Fonctionnement & réglage :

Chaque cylindre de pompe, par l'action simultanée de l'arbre à cames, et du ressort antagoniste et par le jeu normal des clapets à billes, aspire l'huile dans le carter et la refoule vers le point à graisser. A la sortie de la pompe, l'huile monte au goutte à goutte, sous pression, par différence de densité, dans le verre du tube viseur rempli d'eau.

Le système permet de parfaitement contrôler le débit visible. Le réglage du débit (de 0 à plein débit) s'effectue à l'aide d'un écrou moleté supportant un doigtier. La cylindrée maximum est de 0,5cm3 par pompe pour un tour de l'arbre à cames actionnant la pompe.
